Grafiken


Folgende drei Arten von Grafiken erstelle ich für Ihre Produkte.

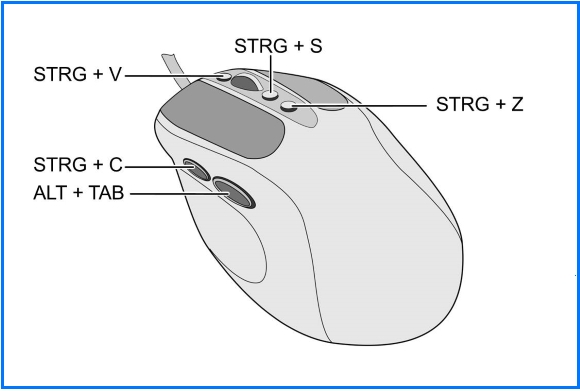

Produktgrafiken

BetriebsanleitungBetriebsanleitung
Ansehen: Maus übers Bild

Grafiken zum Produkt erklären anschaulich und verständlich Bedienelemente und Funktionen.

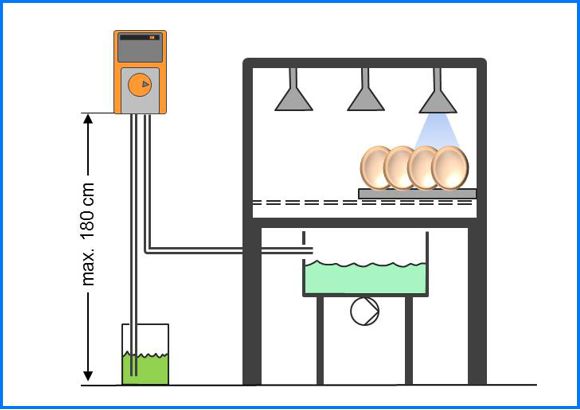

Schema-Grafiken

Technischer RedakteurTechnischer Redakteur
Ansehen: Maus über Bild

Für das Beschreiben von komplexen Anlagen und Systemen sind schematische Grafiken notwendig.Erst mit diesen Grafiken ist es möglich Übersicht zu schaffen, Abläufe zu erklären und Zusammenhänge zu verdeutlichen.

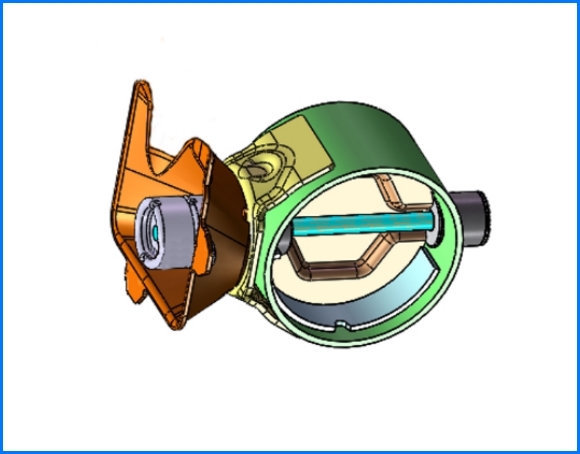

Grafik aus CAD-Daten

BedienungsanleitungBedienungsanleitung
Ansehen: Maus über Bild

Für jedes Produkt existiert eine Zeichnung. Diese Zeichnungen sind bestens für die Bebilderung der Produkte geeignet.CAD-Zeichnungen können meist nach einer geringen Bearbeitung für die Beschreibung verwendet werden.
